BPP 参考级 CATS I BST

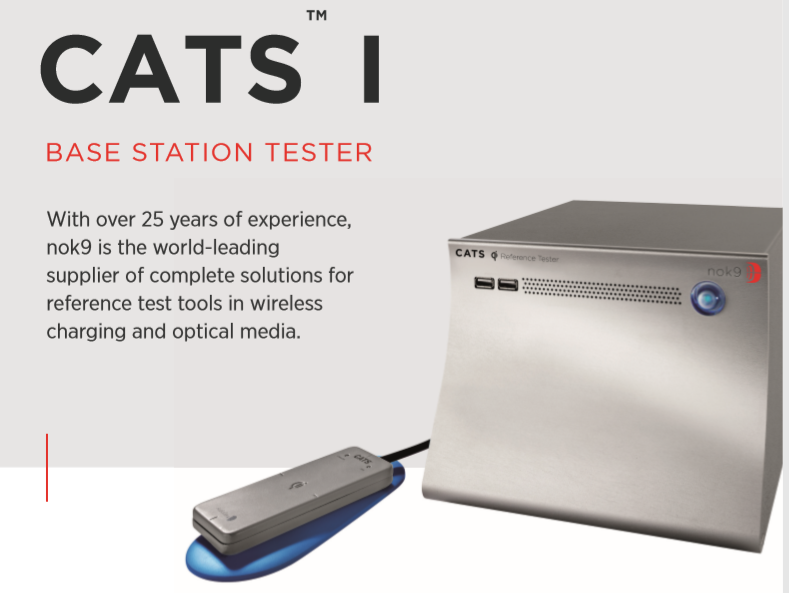

CATS I Base Station Tester(以下简称BST)是低功率基站测试仪器,在合规性测试过程中, 对所有低功率无线充电发射端的新产品进行测试, 以确保其符合Qi 规范要求,是检测Qi低功率产品认证的完美工具,最高可达5w,这种低功率分类现在称为--- Baseline Power Profile(简称BPP)---基线功率配置


CATS I BST测试工具是通过WPC验证和认证的测试工具,通用的系统和灵活的软件广泛的应用在低功率基站的各种测试案例。


CATS I BST先进技术的功能


*所有的Reference Rx 线圈单独测量和调整,以满足Qi规格



*对产品进行全面的预认证和研发评估


*用于消费品认证的Qi参考测试仪 ,且包括五个参考测试线圈

-TPR#1A, TPR#1B, TPR#1C, TPR#1D, TPR#1E,由软件智能识别线圈

-个别自调,以最大限度地提高测量精度

-线圈彩色编码,稳定的5针镀金XLR连接器

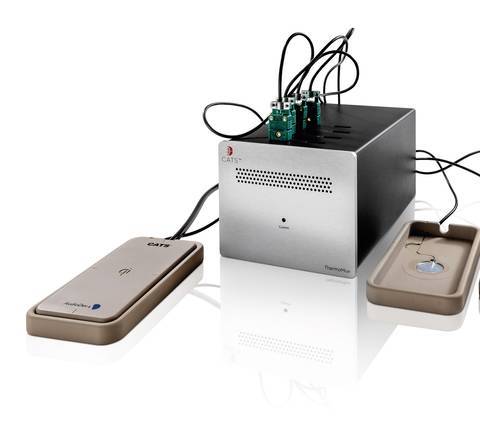

*线圈开关(多路复用器)升级到可同时连接多达7个线圈


*特指的自动测试案列

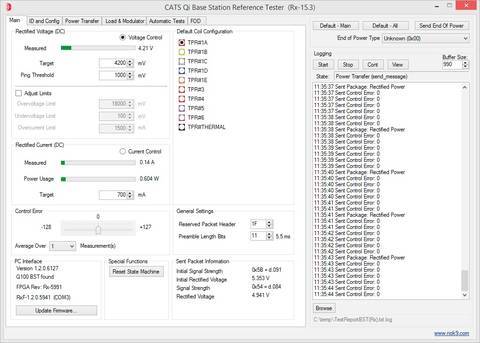

*内置电脑主机, 正版微软操作系统, 智能软件


注明:如要全面使用CATS I测试仪功能,须自备指定的四通道示波器。

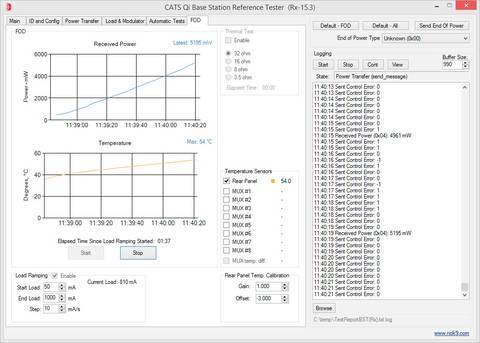

异物检测 (Foreign Object Detection)---是参考线圈TPR#5与特指的异物一起放在Tx上测试功率传输,由调整功率负载递增来报告不同指定异物的温度和接收功率,整个测试需求是由四个特指的异物来完成。

对于Qi认证合规性测试项目,FOD是必不可少的工具。
